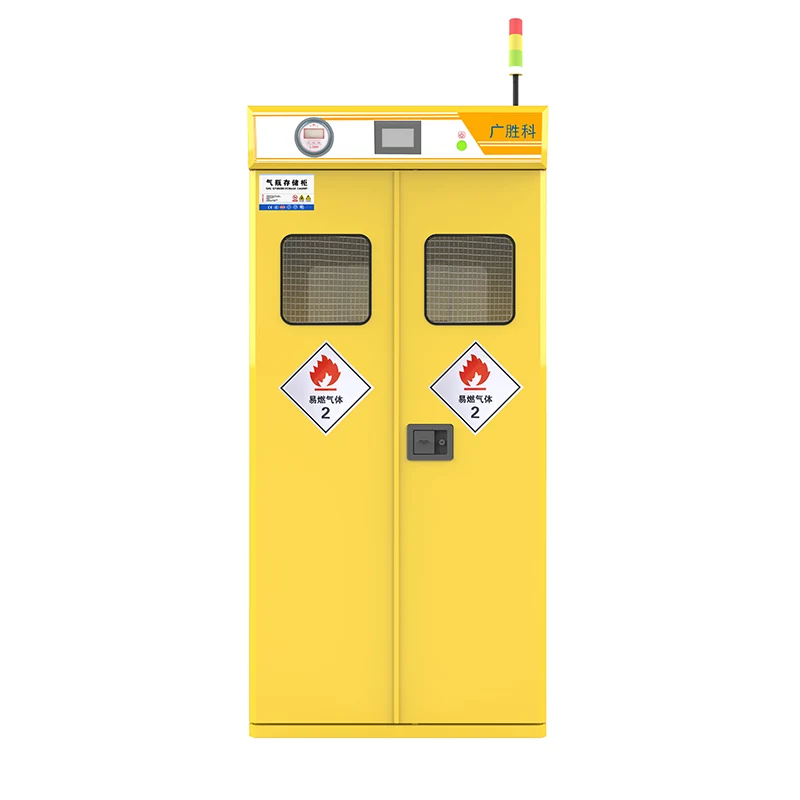

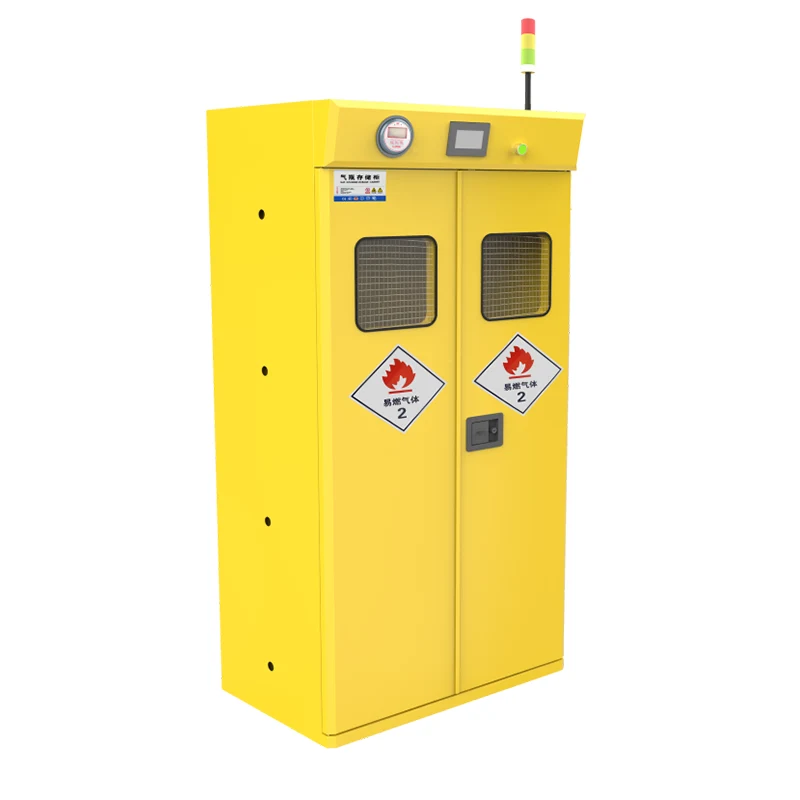

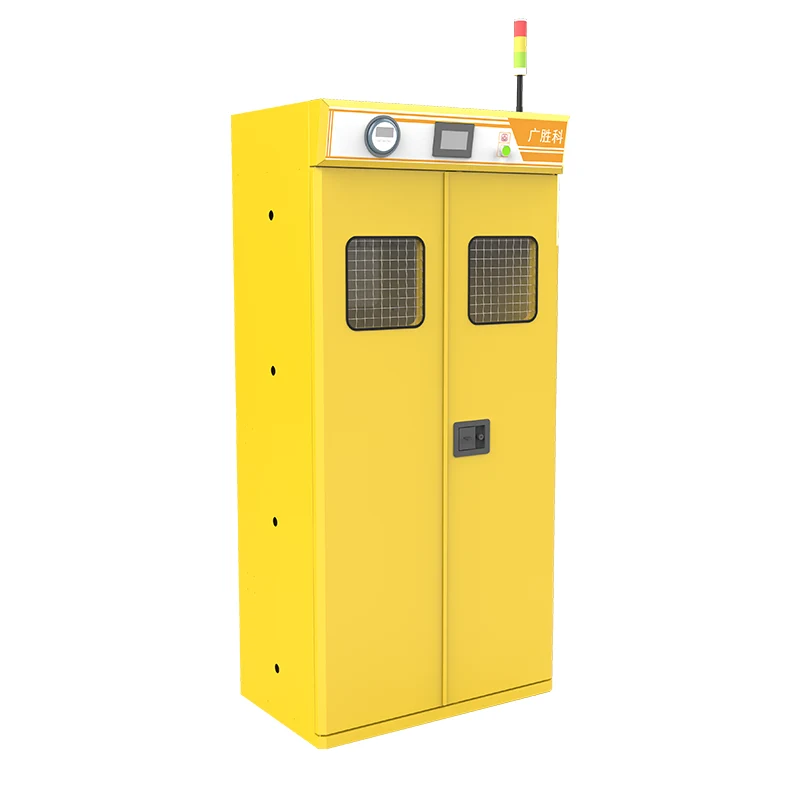

Inteligentna omara za shranjevanje plinskih jeklenk z dvojno steklenico

Eksplozijsko varna omara za shranjevanje plinskih jeklenk je varna rešitev za shranjevanje različnih nevarnih vnetljivih in eksplozivnih plinov, vključno z metanom, acetilenom, vodikom, kisikom in inertnimi plini. Opremljen je z alarmno funkcijo, ki zagotavlja visoko varnost, zanesljivost in kakovost.

1. Telo omare

Omara je izdelana iz dvoslojnih visokokakovostnih hladno valjanih jeklenih plošč, vsaka z debelino ≥1,5 mm. Po luženju in fosfatiranju je površina elektrostatično popršena z epoksidno smolo, kar zagotavlja odlično odpornost na kisline, alkalije in rjo. Zunanja vratna plošča ima strukturo debeline 1,5 mm, vmesni sloj pa je polnjen z ognjevarnim materialom iz keramičnih vlaken.

2. Vratna plošča

Vratna plošča je opremljena s snemljivimi tečaji in prosojnim protieksplozijsko varnim steklenim oknom na sprednji strani, ki uporabnikom omogoča opazovanje stanja uporabe plinskih jeklenk v notranjosti omare.

3. Pregledno okno

Razgledno okno je izdelano iz kaljenega stekla in ima edinstven in nov dizajn.

4. PASS luknja

Na strani ohišja je odprtina PASS, ki zagotavlja pravilno kroženje plina v notranjosti.

5. Premična pritrdilna naprava

Premična pritrdilna naprava omogoča shranjevanje plinskih jeklenk različnih višin in premerov. Uporablja fiksni pritrdilni mehanizem v obliki verige iz nerjavečega jekla 304, ki preprečuje, da bi se plinske jeklenke prevrnile.

6. Mehanski pedal

Pedal je mehanska rampa. Na dnu omarice je nastavljiv reliefni pedal iz nerjavečega jekla, ki omogoča enostavno polnjenje in praznjenje plinskih jeklenk.

7. Zaklepna naprava

Uporablja se tritočkovna ključavnica, ki zagotavlja večjo varnost.

8. Alarmna naprava

Sprejet je zvočni in vizualni alarmni sistem z glasnim, a ne dražečim zvokom.

9. Samodejni izpušni sistem (izbirno)

10. Ventil za izpušni plin

Ventil za izpušne pline ima strukturo z dvojnim ventilom. Samodejno sproži alarm in se izklopi, ko tlak plina ni zadosten.

11. Manometer negativnega tlaka

Podtlak v ohišju je mogoče nastaviti glede na vrsto plina. Uporabnikom omogoča spremljanje podtlaka v omarici. Ko senzor v ohišju zazna puščanje plina in aktivira alarm, se bo zgornji ventilator samodejno zagnal in izgnal plin skozi izpušno cev, da se zagotovi varnost delovnega območja.

12. Nadzorni sistem

Nadzorni sistem ima 40 pogosto uporabljenih parametrov plina, vnaprej vdelanih za izbiro.

13. Naprava za samodejno zapiranje vrat

Ko temperatura zunaj omare doseže 70 °C, se zaklepna naprava vrat omare s plinsko jeklenko samodejno stopi in vrata se samodejno zaprejo ter preprečijo širjenje ognja v notranjost.

14. Nadzor tlaka

Podtlak v ohišju plinske jeklenke je prikazan v realnem času. Ko je tlak nižji od nastavljene vrednosti, se samodejno vklopi ventilator. Največji podtlak v jeklenki lahko doseže 60 Pascalov.

15. Samodejna preklopna naprava

Ko je tlak plina v eni jeklenki nezadosten, se samodejno preklopi na celotno območje jeklenke. Ko je tlak plina v obeh jeklenkah nezadosten, se glavni ventil samodejno zapre.

16. Polavtomatski sistem za preklapljanje plina iz nerjavečega jekla

Ta sistem je primeren za C₂H₂, CO₂, AR, N₂, HE, O₂ in AIR. Največji vhodni tlak je 20MPa, izhodni tlak pa se giblje od 0 do 1,6MPa. Deluje v načinu 1-uporaba-1-pripravljenost in je opremljen s 4 membranskimi ventili (2 ventila za vklop-izklop in 2 ventila za odzračevanje), vključno z ventilom za razbremenitev tlaka. Vstopni in izstopni vmesniki so 1/4” NPT (F).

17. Protieksplozijsko varni elektromagnetni ventil

18. Alarm nizkega tlaka na digitalnem zaslonu (RY-PLB)

Spremlja lahko 1 - 4 kanale, z zaslonom s tekočimi kristali, zvočnim in vizualnim alarmom ter digitalnim zaslonom.

19. Senzor tlaka iz nerjavečega jekla

Razpon: 0 - 20MPa; Izhod: 4 - 20mA; Natančnost: 0,5 %FS; Montažni navoj: 1/4NPT

Varnostni ukrepi in vzdrževanje

Plinske jeklenke, ki vsebujejo isto vrsto plina, hranite v isti omari. Ne mešajte različnih vrst plinov.

Ko nameščate omarico za plinsko jeklenko, jo postavite ob steno in zagotovite, da je vodoravna.

Preizkusite alarm enkrat na teden. Običajno uporabite nevžgan vžigalnik, da za nekaj sekund sprostite plin blizu odprtine za dovod zraka. Če se alarm odzove z zvočnim in vizualnim opozorilom, deluje pravilno. V nasprotnem primeru naj ga pregleda in popravi strokovnjak. (Opomba: Med testiranjem nikoli ne razpršite velike količine plina z visoko koncentracijo neposredno na notranji senzor alarma, ker lahko poškodujete senzor.)

Notranjost ohišja naj bo čista in redno odstranjujte prah ali druge ostanke iz odprtine za dovod zraka senzorja.

Opomba: Ko so plinske jeklenke shranjene v omari, ne bi smelo biti težav v običajnih okoliščinah, ki jih ne povzroči človek. Da bi preprečili počasne ali neodzivne alarme zaradi dolgih obdobij nedejavnosti, lahko osebje izvede preizkuse alarmov z uporabo dima in plina, da zagotovi normalno delovanje izdelka. Samotestiranje se običajno priporoča enkrat na dva meseca.

Parameter (specifikacija)

Funkcija in uporaba

Inteligentna protieksplozijsko varna omara za plinsko jeklenko izstopa s svojim naprednim inteligentnim varnostnim zaščitnim sistemom. Opremljen je z različnimi visoko natančnimi nadzornimi sondami, vključno s sondami za spremljanje koncentracije plina, sondami za nadzor tlaka itd., ki lahko natančno spremljajo stanje plina v ohišju v realnem času. Ko je zaznano uhajanje plina, bo nemudoma oddal zvočne in vizualne alarme z visokimi decibeli in poslal alarmna sporočila mobilnim napravam ustreznega osebja, da zagotovi takojšnjo zaznavo nevarnosti. Ko se tlak plina v omarici neobičajno spremeni, se bo inteligentni nadzorni sistem hitro odzval in samodejno prekinil dovod plina, da prepreči varnostne nesreče, ki jih povzročijo težave s tlakom, in zatre nevarnost v kali.

V delavnici za izdelavo elektronskih čipov se v proizvodnem procesu uporabljajo posebni plini, kot sta silan in fosfin, ki sta vnetljiva, eksplozivna in imata izjemno visoke zahteve glede tlaka in čistosti plina. Inteligentna protieksplozijsko varna omara za plinske jeklenke lahko spremlja stanje teh plinov v realnem času. Ko pride do puščanja ali nenormalnega tlaka, bo hitro sprožil alarm in prekinil dovod plina, da zagotovi varnost proizvodnje v delavnici in kakovost izdelka. V kemijskih laboratorijih obsežnih znanstvenoraziskovalnih ustanov soobstaja več eksperimentalnih plinov, okolje za uporabo in shranjevanje plina pa je zapleteno. Inteligentne nadzorne in zaščitne funkcije inteligentne protieksplozijsko varne plinske jeklenke se lahko učinkovito spopadejo s kompleksnimi situacijami, ustvarijo varno in zanesljivo eksperimentalno okolje za znanstvene raziskovalce in pomagajo pri nemotenem nadaljevanju znanstvenih raziskovalnih projektov.
